Úvod » Plynové nástenné kotly » Zostava kotla Panther Condens 25KKO so zásobníkom FE 120 BM a regulátorom MiSet
Zostava kotla Panther Condens 25KKO so zásobníkom FE 120 BM a regulátorom MiSet
Kotol+zásobník+termostat
Zostava kotla Panther Condens 25KKO so zásobníkom FE 120 BM a regulátorom MiSet

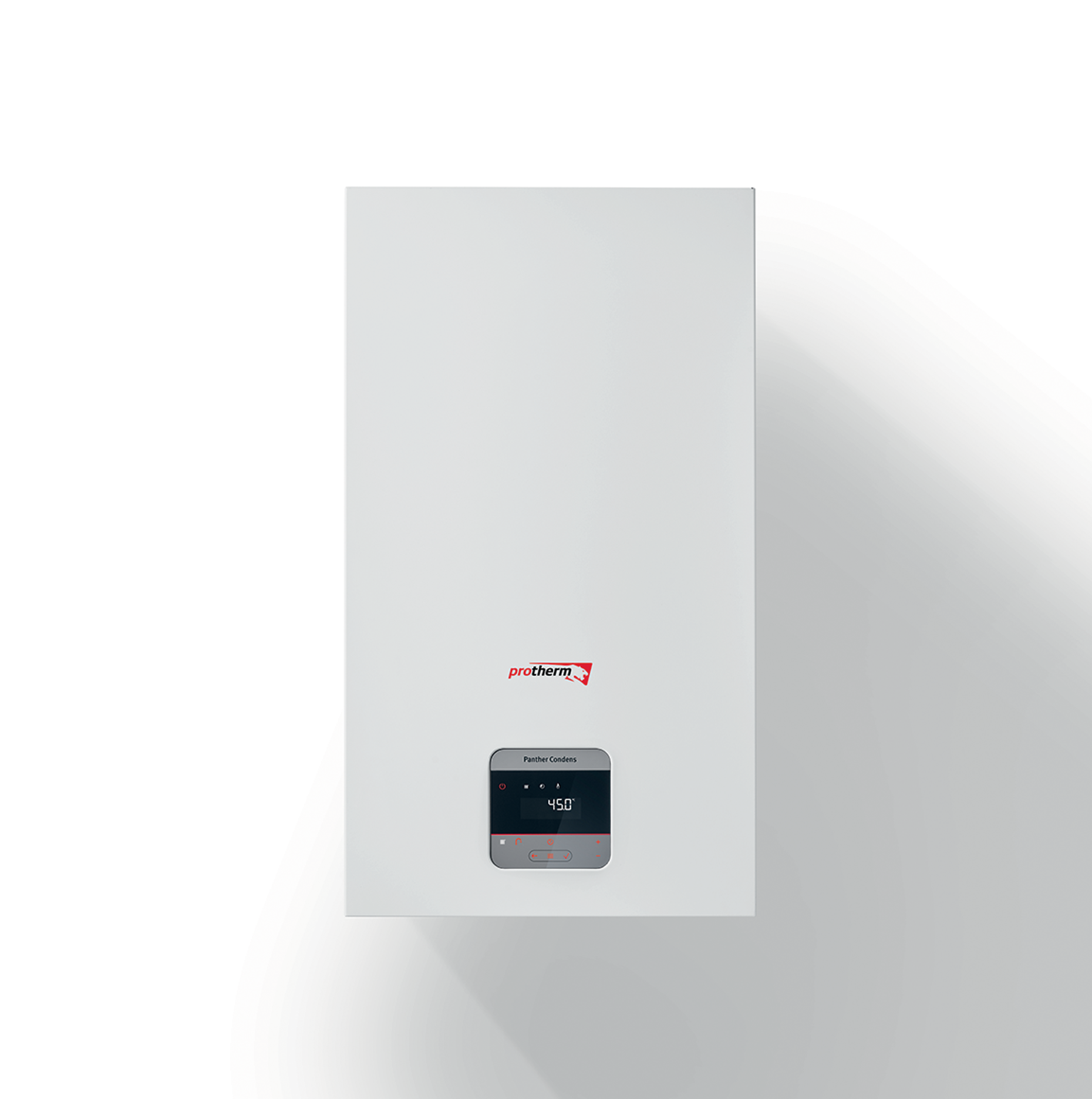

Kotol Panther Condens je určený na vykurovanie bytov a domov s možnosťou pripojenia externého zásobníka teplej vody. Technológia spaľovania FlameFit zaručuje neustále optimalizovanú prevádzku aj pri zmene zloženia dodávaného plynu.

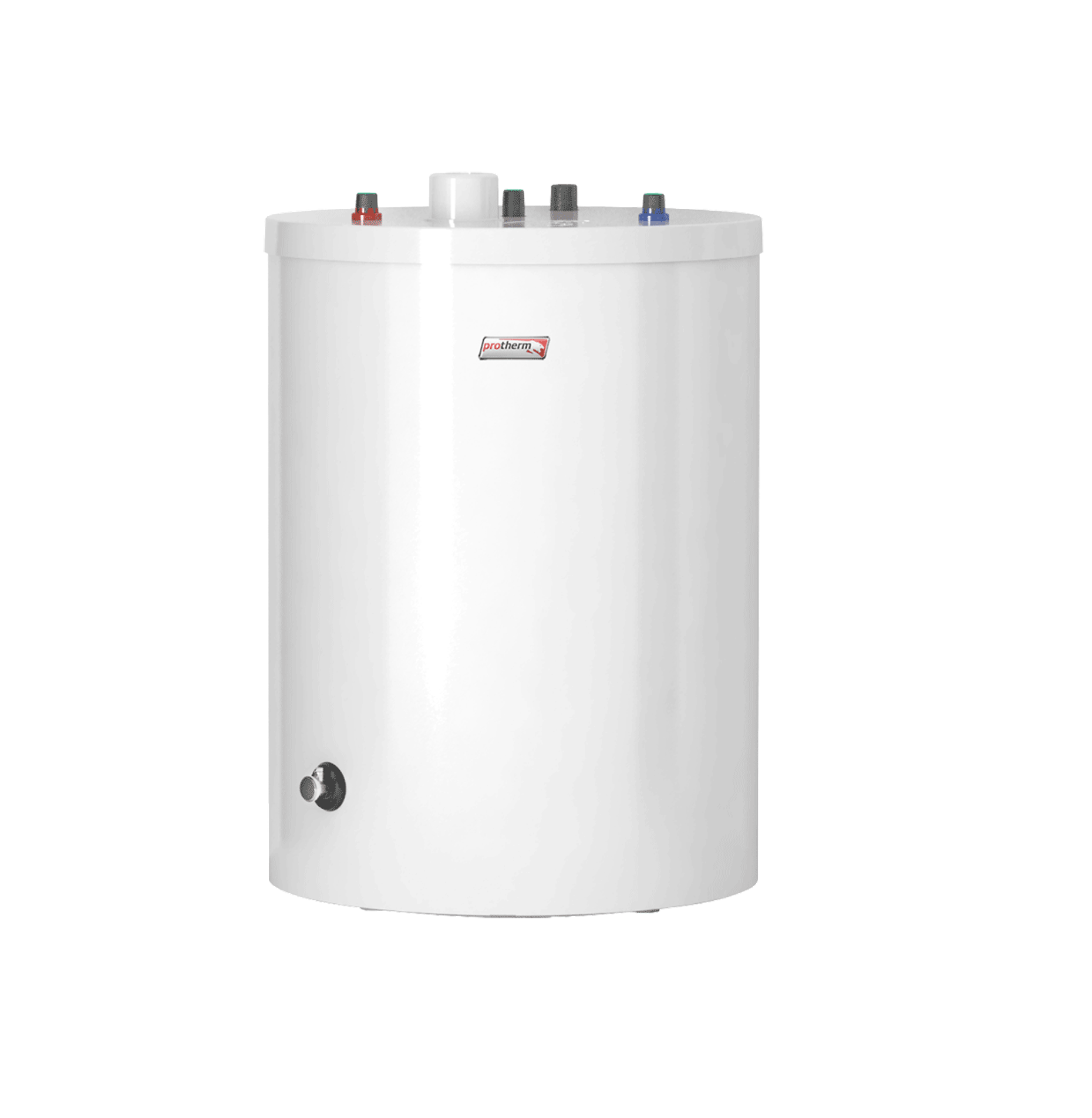

Zásobník FE 120 BM je stacionárny nepriamo ohrievaný smaltovaný zásobník s objemom 117 litrov určený do zostáv s plynovými kotlami Protherm.
Zostava Panther Condens 25 KKO + FE 120 BM + MiSet
Zostava je zložená z plynového kondenzačného kotla Panther Condens 25 KKO s externým zásobníkom teplej vody FE 120 BM a izbovým regulátorom MiSet.
Rozsah vykurovacieho výkonu: 3,3 - 26,9 kW
Objem zásobníka TV 117 litrov.
Maximálny výkon pri príprave teplej vody 27,0 kW
Energetická účinnosť vykurovania triedy A
Energetická účinnosť prípravy teplej vody v zásobníku triedy B
Voda v zásobníku je prednostne nahrievaná vykurovacou vodou.
Regulátor komunikuje s kotlom prostredníctvom eBUS rozhrania a riadi celú zostavu.
Parametre
| Hlavné charakteristiky kotla | 15 KKO | 25 KKO | 30 KKO | 20/26 KKV |
|---|---|---|---|---|
| Vykurovanie | ||||
| Výkon pri tepl. spáde 50/30°C | 2,7 - 16,4 kW | 3,3 - 26,9 kW | 3,4 - 32,8 kW | 3,3 - 21,7 kW |
| Výkon pri tepl. spáde 80/60°C | 2,4 - 14,9 kW | 3,0 - 24,7 kW | 3,9 - 29,8 kW | 2,9 - 19,7 kW |
| Nastaviteľný rozsah teploty VV | 15 - 80°C | 15 - 80°C | 15 - 80°C | 15 - 80°C |
| Max. prevádzkový tlak, kúrenie | 0,3 MPa (3,0 bar) | 0,3 MPa (3,0 bar) | 0,3 MPa (3,0 bar) | 0,3 MPa (3,0 bar) |
| Expanzná nádoba | 8 l | 8 l | 8 l | 8 l |
| Trieda NOx | 6 | 6 | 6 | 6 |
| Energetická trieda vykurovania | A | A | A | A |
| Príprava teplej vody | ||||
| Maximálny výkon pri príprave teplej vody | 19,4 kW | 27,0 kW | 34,8 kW | 25,7 kW |
| Nastaviteľný rozsah teploty TV* | 45 - 60 °C* | 45 - 60 °C* | 45 - 60 °C* | 35 - 65 °C |
| Povolený prevádzkový tlak TV | - | - | - | 0,03 - 1 MPa (0,30 - 10 bar) |
| Požadovaný pripojovací tlak TV | - | - | - | 0,2 MPa (2,0 bar) |
| Minimálny prietok TV | - | - | - | 1,5 l/min |
| Špecifický prietok D (ΔT = 30 K) | - | - | - | 12,3 l/min |
| Obmedzovač prietokového množstva TV | - | - | - | 8 l/min |
| Elektrické parametre | ||||
| Napätie / frekvencia | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz |
| Maximálny elektrický príkon | 72 W | 93 W | 82 W | 80 W |
| Príkon v pohotovostnom stave | < 2 W | < 2 W | < 2 W | < 2 W |
| Elektrické krytie | IP X4D | IP X4D | IP X4D | IP X4D |
| Rozmery | ||||
| Plynová prípojka | G 1/2 " | G 1/2 " | G 1/2 " | G 1/2 " |
| Prípojky kúrenia | G 3/4 " | G 3/4 " | G 3/4 " | G 3/4 " |
| Prípojky studenej / teplej vody na strane kotla | G 3/4 " | G 3/4 " | G 3/4 " | G 3/4 " |
| Prípojka poistného ventilu | 15 mm | 15 mm | 15 mm | 15 mm |
| Hadica pre odvod kondenzátu | 21,5 mm | 21,5 mm | 21,5 mm | 21,5 mm |
| Rozmery (šírka / výška / hĺbka) | 418/ 740/ 344 mm | 418/ 740/ 344 mm | 418/ 740/ 344 mm | 418/ 740/ 344 mm |
| Hmotnosť bez vody | 29,2 kg | 29,2 kg | 32,1 kg | 30,2 kg |
| * Pre systémové kotly s externým zásobníkom | ||||
| Technické údaje | MiSet |
|---|---|
| Rozsah nastavenia teploty v miestnosti | 5 - 30°C |
| Rozsah nastavenia teploty teplej vody | 35 - 65°C |
| Pripojenie | Drôtové (SRT 380), Bezdrôtové (SRT 380f) |
| Napájanie | po zbernici eBUS |
| Ekvitermická regulácia | Áno |
| Adaptívna vykurovacia krivka | Áno |
| Rozmery (v x š x h) | 122 mm x 122 mm x 26 mm |
| Inštalácia | Na stenu |
| Popis | FE 120 BM | |
| Energetická trieda pre prípravu teplej vody | B | |
| Objem úžitkovej vody(l) | 117 | |
| Max. prevádzkový tlak(bar) | 10 | |
| Max. teplota vody(°C) | 85 | |
| Max. teplota vstupu vykurovacej vody(°C) | 110 | |
| Pripojenie VV | R 1" | |
| Pripojenie úžitkovej vody | R 3/4" | |
| Pripojenie recirkulácie | R 3/4" | |
| Vypúšťací ventil a zátka | G 1" | |
| Tepelný výkon (kW) | 21,4 | |
| Hodinový prietok (l) | 527 | |
| Množstvo za 10 min. (l) | 163 | |
| Straty energie v pohotovostnom režime [kWh/d] | 1 | |
| Výhrevná plocha výmenníka tepla (m2) | 0,7 | |
| Obsah vykurovacej vody vo výmenníku (l) | 4,8 | |
| Straty tlaku vo výmenníku pri max. spotrebe vykurovacej vody (mbar) | 17 | |
| Prietok teplonosnej vody (l/h) |
|
|
| Trvalý výkon teplej vody pri teplote vykurovacej vody 85/65°C (kW) | 21,4 | |
| Trvalý výkon teplej vody pri teplote vykurovacej vody 85/65°C (l/h) | 527 | |
| Charakteristika výkonu (N) | 1,4 | |
| Rozmery | ||
| Výška / Priemer (mm) | 822 / 590 | |
| Hmotnosť s prevádzkovou náplňou (kg) | 185 | |
| Hmotnosť bez vody (kg) | 68 |
