Úvod » Plynové nástenné kotly » Zostava kotla Panther Condens 15KKO so zásobníkom VEQ 75 a regulátorom MiSet
Zostava kotla Panther Condens 15KKO so zásobníkom VEQ 75 a regulátorom MiSet
Kotol+zásobník+termostat
Zostava kotla Panther Condens 15KKO so zásobníkom VEQ 75 a regulátorom MiSet
Zostava na vykurovanie a prípravu teplej vody v externom zásobníku
Zásobník s objemom 68 l je možné flexibilne umiestniť vedľa kotla alebo pod kotol

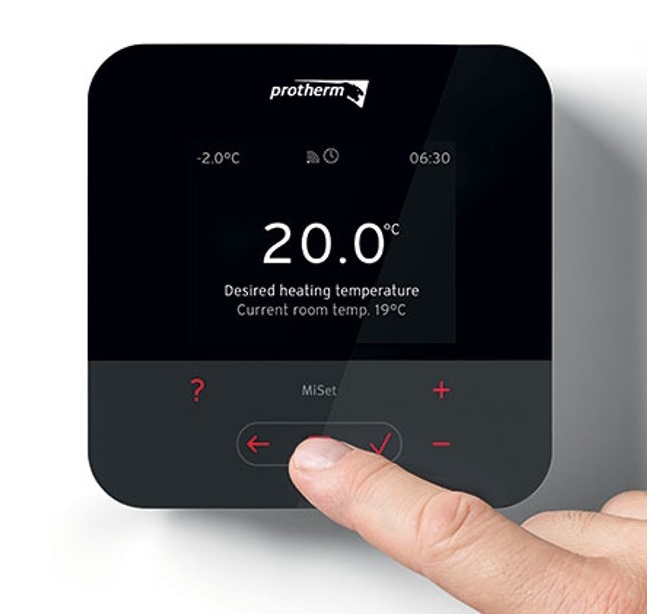

Priestorový regulátor MiSet s dotykovým displejom
Zostavy so závesným kondenzačným kotlom Panther Condens a zásobníkom VEQ 75/2 B
Kotol Panther Condens je určený na vykurovanie bytov a domov s možnosťou pripojenia externého zásobníka teplej vody. Technológia spaľovania FlameFit zaručuje neustále optimalizovanú prevádzku aj pri zmene zloženia dodávaného plynu.

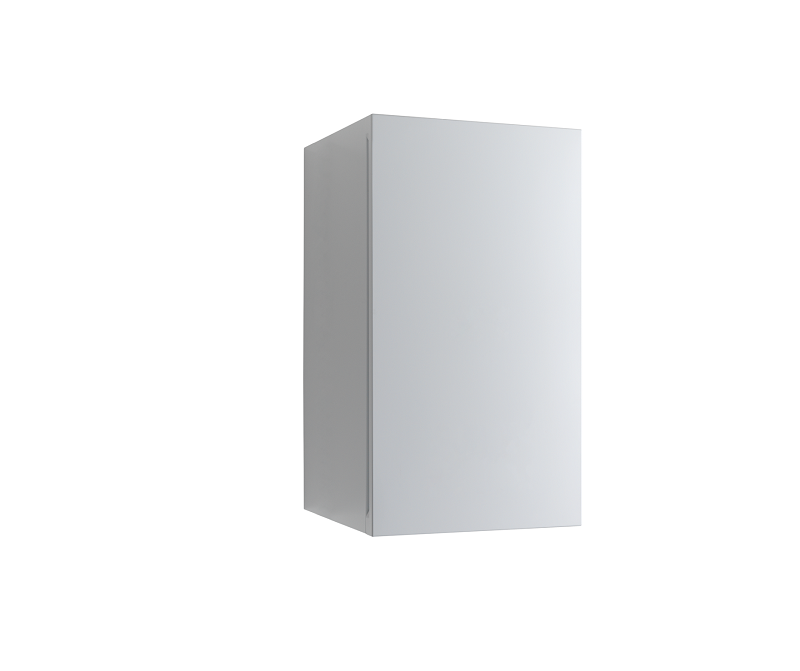

Zásobník VEQ 75/2 B je nepriamo ohrievaný zásobník určený do zostáv s plynovými kotlami Protherm. Okrem zladených rozmerov pripojení je s kotlami protherm zladený aj svojim vzhľadom. K zostavám je možné doplniť estetické kryty prepojenia, ktoré nie sú súčasťou zostáv. Zásobník je možné flexibilne umiestniť vedľa kotla ako závesný zásobník, alebo pod kotol ako závesný prípadne stacionárny zásobník.
Zostava Panther Condens 15 KKO + VEQ 75 B + MiSet
Zostava je zložená z plynového kondenzačného kotla Panther Condens 15 KKO s externým zásobníkom teplej vody VEQ 75/2 B a izbovým regulátorom MiSet.
Rozsah vykurovacieho výkonu: 2,7 - 16,4 kW
Objem zásobníka TV 68 litrov.
Maximálny výkon pri príprave teplej vody 19,4 kW

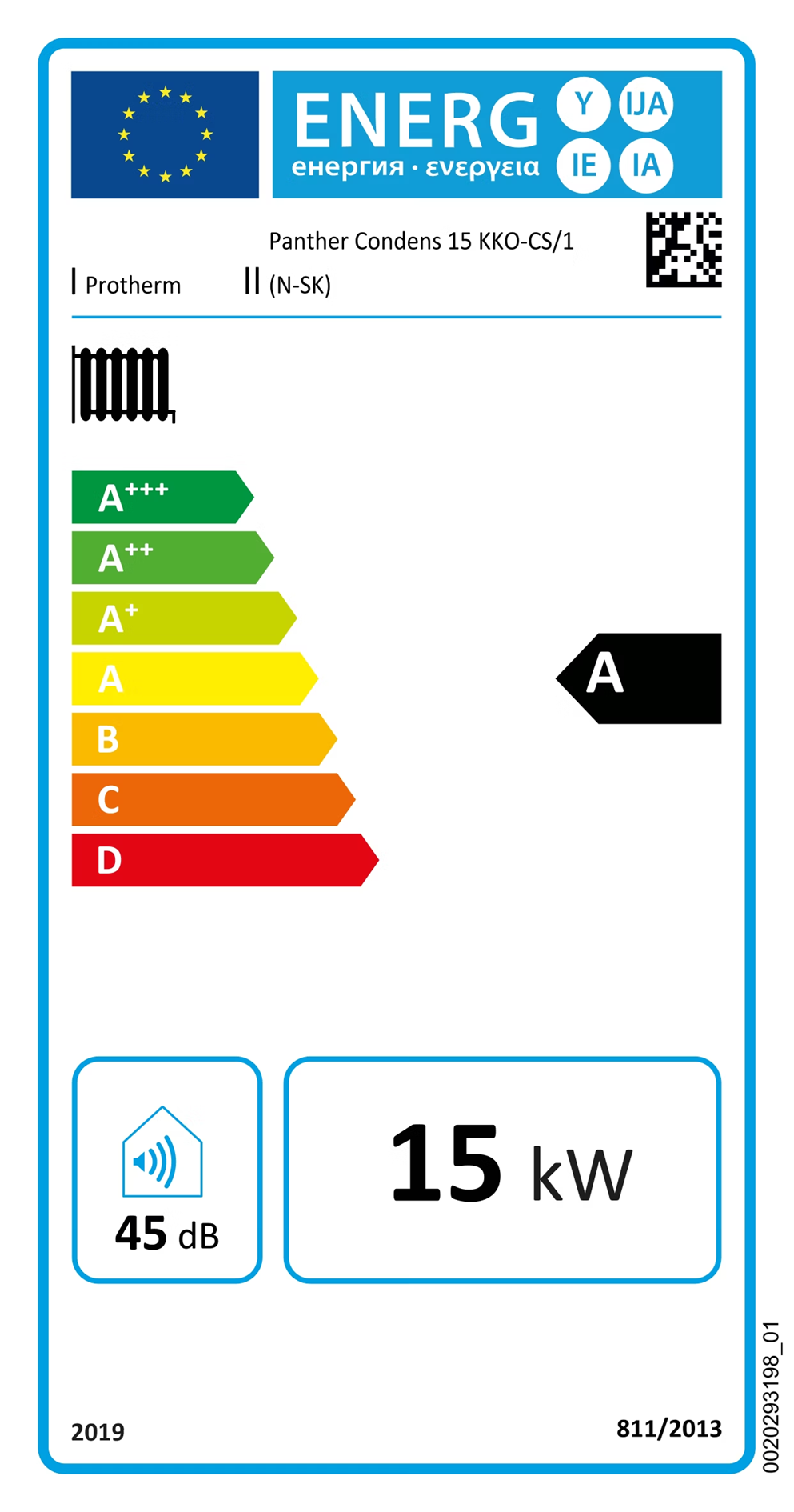

Energetická účinnosť vykurovania triedy A
Energetická účinnosť prípravy teplej vody v zásobníku triedy B
Voda v zásobníku je prednostne nahrievaná vykurovacou vodou.
Regulátor komunikuje s kotlom prostredníctvom eBUS rozhrania a riadi celú zostavu.
Parametre
| Hlavné charakteristiky kotla | 15 KKO | 25 KKO | 30 KKO | 20/26 KKV |
|---|---|---|---|---|
| Vykurovanie | ||||
| Výkon pri tepl. spáde 50/30°C | 2,7 - 16,4 kW | 3,3 - 26,9 kW | 3,4 - 32,8 kW | 3,3 - 21,7 kW |
| Výkon pri tepl. spáde 80/60°C | 2,4 - 14,9 kW | 3,0 - 24,7 kW | 3,9 - 29,8 kW | 2,9 - 19,7 kW |
| Nastaviteľný rozsah teploty VV | 15 - 80°C | 15 - 80°C | 15 - 80°C | 15 - 80°C |
| Max. prevádzkový tlak, kúrenie | 0,3 MPa (3,0 bar) | 0,3 MPa (3,0 bar) | 0,3 MPa (3,0 bar) | 0,3 MPa (3,0 bar) |
| Expanzná nádoba | 8 l | 8 l | 8 l | 8 l |
| Trieda NOx | 6 | 6 | 6 | 6 |
| Energetická trieda vykurovania | A | A | A | A |
| Príprava teplej vody | ||||
| Maximálny výkon pri príprave teplej vody | 19,4 kW | 27,0 kW | 34,8 kW | 25,7 kW |
| Nastaviteľný rozsah teploty TV* | 45 - 60 °C* | 45 - 60 °C* | 45 - 60 °C* | 35 - 65 °C |
| Povolený prevádzkový tlak TV | - | - | - | 0,03 - 1 MPa (0,30 - 10 bar) |
| Požadovaný pripojovací tlak TV | - | - | - | 0,2 MPa (2,0 bar) |
| Minimálny prietok TV | - | - | - | 1,5 l/min |
| Špecifický prietok D (ΔT = 30 K) | - | - | - | 12,3 l/min |
| Obmedzovač prietokového množstva TV | - | - | - | 8 l/min |
| Elektrické parametre | ||||
| Napätie / frekvencia | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz |
| Maximálny elektrický príkon | 72 W | 93 W | 82 W | 80 W |
| Príkon v pohotovostnom stave | < 2 W | < 2 W | < 2 W | < 2 W |
| Elektrické krytie | IP X4D | IP X4D | IP X4D | IP X4D |
| Rozmery | ||||
| Plynová prípojka | G 1/2 " | G 1/2 " | G 1/2 " | G 1/2 " |
| Prípojky kúrenia | G 3/4 " | G 3/4 " | G 3/4 " | G 3/4 " |
| Prípojky studenej / teplej vody na strane kotla | G 3/4 " | G 3/4 " | G 3/4 " | G 3/4 " |
| Prípojka poistného ventilu | 15 mm | 15 mm | 15 mm | 15 mm |
| Hadica pre odvod kondenzátu | 21,5 mm | 21,5 mm | 21,5 mm | 21,5 mm |
| Rozmery (šírka / výška / hĺbka) | 418/ 740/ 344 mm | 418/ 740/ 344 mm | 418/ 740/ 344 mm | 418/ 740/ 344 mm |
| Hmotnosť bez vody | 29,2 kg | 29,2 kg | 32,1 kg | 30,2 kg |
| * Pre systémové kotly s externým zásobníkom | ||||
| Technické údaje VEQ 75/2 B | |
|---|---|
| Objem zásobníka | 68 litrov |
| Rozmery š/v/h | 440/740/440 mm |
| Hmotnosť (bez vody) | 52 kg |
| Hmotnosť (prevádzková) | 125 kg |
| Vnútorná nádoba | Oceľ, smaltovaná, s magnéziovou ochrannou anódou |
| Maximálna teplota TV | 85°C |
| Maximálny tlak TV | 1 MPa (10 bar) |
| Pripojenie vykurovacej vody | R 3/4“ |
| Pripojenie teplej vody | R 3/4“ |
| Straty energie v pohotovostnom režime | 0,8 KWh/24hod |
| Výstupný výkon teplej vody (65 °C teplota zásobníka, 25 kW zdroj tepla) | 133 (l/10min) |
| Doba ohrevu z 10 na 60 °C/max. 30 kW | 12 min. |
| Trieda energetickej účinnosti | B |
| Technické údaje | MiSet |
|---|---|
| Rozsah nastavenia teploty v miestnosti | 5 - 30°C |
| Rozsah nastavenia teploty teplej vody | 35 - 65°C |
| Pripojenie | Drôtové (SRT 380), Bezdrôtové (SRT 380f) |
| Napájanie | po zbernici eBUS |
| Ekvitermická regulácia | Áno |
| Adaptívna vykurovacia krivka | Áno |
| Rozmery (v x š x h) | 122 mm x 122 mm x 26 mm |
| Inštalácia | Na stenu |
