Úvod » Plynové nástenné kotly » Zostava Protherm Gepard Condens 25 MKO so zásobníkom FE 120 BM a Thermolink P

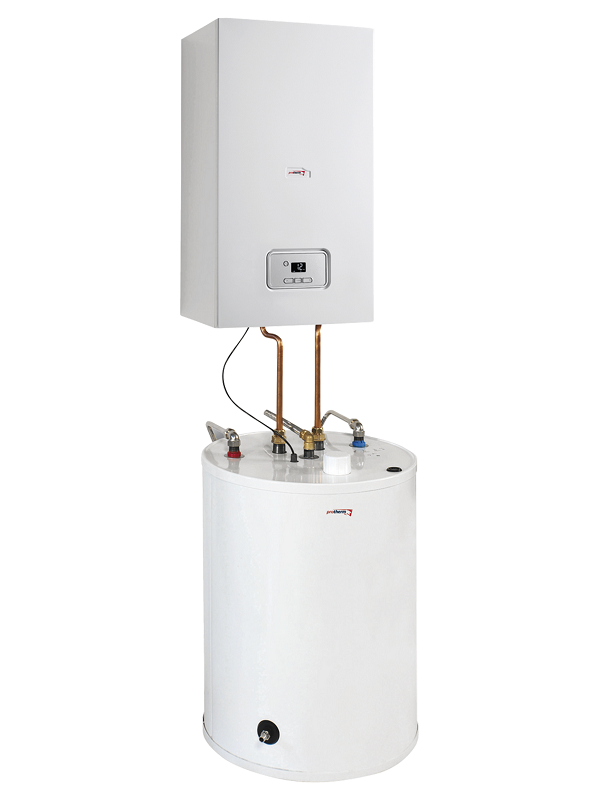

Zostava Protherm Gepard Condens 25 MKO so zásobníkom FE 120 BM a Thermolink P
Umiestnenie zásobníka dolu pod kotlom na zemi
Zostava Protherm Gepard Condens 25 MKO so zásobníkom FE 120 BM a regulátorom Thermolink P
Zostava na vykurovanie a prípravu teplej vody v externom zásobníku
Objem zásobníka 117 litrov
eBUS regulátor Thermolink P
Energetická trieda pre vykurovanie A. Energetická trieda pre prípravu teplej vody B.
Podrobný popis
Zostava Protherm Gepard Condens 25 MKO
+ Gepard Condens 25 MKO - závesný kondenzačný kotol s možnosťou pripojenia zásobníka
+ FE 120 BM - zásobník TV, objem: 120 l
+ Thermolink P - eBUS regulátor
PROTHERM GEPARD CONDENS 25 MKO
- závesný kondenzačný kotol s možnosťou pripojenia externého zásobníka
- výkon: 6,0 - 25,0 kW
- prevedenie: turbo
Gepard Condens MKO sú závesné kondenzačné plynové kotly na vykurovanie s možnosťou variabilného pripojenia zásobníka teplej vody, s možnosťou riadenia kotla podľa vonkajšej teploty.
Použitie:
Gepard Condens je ideálny pre domy alebo byty s jednou kúpeľňou. Je vybavený najmodernejším výmenníkom tepla z hliníkovej zliatiny novej konštrukcie, zaručujúci vysokú spoľahlivosť a životnosť s minimálnymi požiadavkami na údržbu. Je vhodný na výmenu starších závesných nekondenzačných kotlov pri minimálnych nákladoch na prispôsobenie do existujúceho vykurovacieho systému. Kotol môže nielen vykurovať ale aj pripraviť teplú vodu v prídavnom zásobníku a uspokojiť tak potreby i veľkej rodiny. Malé rozmery, nízka hmotnosť a neveľký priestor potrebný pre údržbu ponúka väčšiu flexibilitu pri voľbe umiestnenia. Kotly Gepard Condens MKO ponúkajú:
Výhody:
významné úspory plynu vďaka kondenzačnej technike a plynulej regulácii výkonu,
komfort vykurovania s použitím regulácie podľa vonkajšej teploty (ekvitermická regulácia*),
prípravu teplej vody prietokovým spôsobom,
bezpečnosť a jednoduchosť použitia vďaka najnovším bezpečnostným funkciám,
jednoduchý ovládací panel s podsvieteným inverzným displejom s výbornou čitateľnosťou aj v tmavých miestnostiach a autodiagnostiku,
spolupráca s komunikačnými regulátormi - viac úspory a pohodlia.
nízku hmotnosť a jednoduché nainštalovanie do systému či už v novostavbe alebo pri výmene starších kotlov
* Snímač vonkajšej teploty nie je súčasťou dodávky kotla.
Parametre
| 25 MKO | |
|---|---|
| Vykurovanie | |
| Energetická trieda | A |
| Výkon pri tepl. spáde 80/60°C [kW] | 6,0 - 25,0 |
| Výkon pri tepl. spáde 50°C / 30°C [kW] | 6,3 - 26,5 |
| Palivo | zemný plyn |
| Účinnosť pri 80/60°C max. výkon [%] | 98,2 |
| Normovaný stupeň využitia pri 40/30°C [%] | 108,5 |
| Nastaviteľný rozsah teploty VV [°C] | 10 - 80 |
| Expanzná nádoba [l] | 8 |
| Max. pracovný tlak [kPa] | 300 |
| Odvod spalín | turbo |
| Ohrev teplej vody | |
| Výkon pri ohreve TV [kW] | 6,0 - 30,0* (platí pre ohrev vody v prídavnom zásobníku) |
| Rozsah napájacieho tlaku TV [MPa] | – |
| Nastaviteľný rozsah teploty TV [°C] | 45 - 60* |
| Prietok TV pri Δt 30K [l / min] | – |
| Prietok TV pri Δt 35K [l / min] | – |
| Elektrické parametre | |
| Napätie/frekvencia [V / Hz] | 230 / 50 |
| Príkon [W] | 110 |
| Príkon v pohotovostnom režime [W] | 2 |
| Elektrické krytie [IP] | IPX4D |
| Rozmery | |
| Rozmery VS (šírka/výška/hĺbka) [mm] | 418/740/300 |
| Hmotnosť bez vody [kg] | 31,6 |
PROTHERM FE 120 BM
- stacionárny zásobník TV
- objem: 120 l
Zásobníky teplej vody PROTHERM ponúkajú dostatok teplej vody aj pre náročných spotrebiteľov. Optimálne zvolená veľkosť zásobníka znižuje tepelné straty a zaistí dostatočne rýchle opätovné nahriatie vody. Kvalitne smaltovaný vnútorný povrch zásobníkov a protikorózna ochrana magnéziovou anódou zaručuje dlhú životnosť. Ako zdroj tepla pre ohrev vody slúžia stacionárne alebo závesné kotly PROTHERM. Spojením zásobníka s niektorým z týchto kotlov získate veľmi pekný dizajnový prvok vo vašom interiéri.
Výbava a vlastnosti:
Nepriamo vyhrievaný zásobník špirálovým rúrkovým výmenníkom
Čistý objem zásobníka 117 litrov
Oceľová nádoba zásobníka s vysoko kvalitným smaltom
Stacionárna verzia vhodná do zostáv pod závesné kotle
Ochrana proti korózii horčíkovou anódou
Jednoduché pripojenie recirkulačného okruhu
Jednoduché vypustenie vody zo zásobníka cez zabudovaný vypúšťací ventil
Zlepšené rozvrstvenie studenej vody na dne zásobníka vďaka novej konštrukcii rozptyľovača vstupu studenej vody do zásobníka
Minimálne tepelné straty vďaka novému typu izolácie z PUR tuhej peny (energetická trieda „B“)
| FE 120 BM | |
|---|---|
| Popis | |
| Energetická trieda pre prípravu teplej vody | B |
| Objem úžitkovej vody(l) | 117 |
| Max. prevádzkový tlak(bar) | 10 |
| Max. teplota vody(°C) | 85 |
| Max. teplota vstupu vykurovacej vody(°C) | 110 |
| Pripojenie VV | R 1" |
| Pripojenie úžitkovej vody | R 3/4" |
| Pripojenie recirkulácie | R 3/4" |
| Vypúšťací ventil a zátka | G 1" |
| Tepelný výkon (kW) | 21,4 |
| Hodinový prietok (l) | 527 |
| Množstvo za 10 min. (l) | 163 |
| Straty energie v pohotovostnom režime [kWh/d] | 1 |
| Výhrevná plocha výmenníka tepla (m2) | 0,7 |
| Obsah vykurovacej vody vo výmenníku (l) | 4,8 |
| Straty tlaku vo výmenníku pri max. spotrebe vykurovacej vody (mbar) | 17 |
| Prietok teplonosnej vody (l/h) | 1400 |
| Trvalý výkon teplej vody pri teplote vykurovacej vody 85/65°C (kW) | 21,4 |
| Trvalý výkon teplej vody pri teplote vykurovacej vody 85/65°C (l/h) | 527 |
| Charakteristika výkonu (N) | 1,4 |
| Rozmery | |
| Výška / Priemer (mm) | 822 / 590 |
| Hmotnosť s prevádzkovou náplňou (kg) | 185 |
| Hmotnosť bez vody (kg) | 68 |

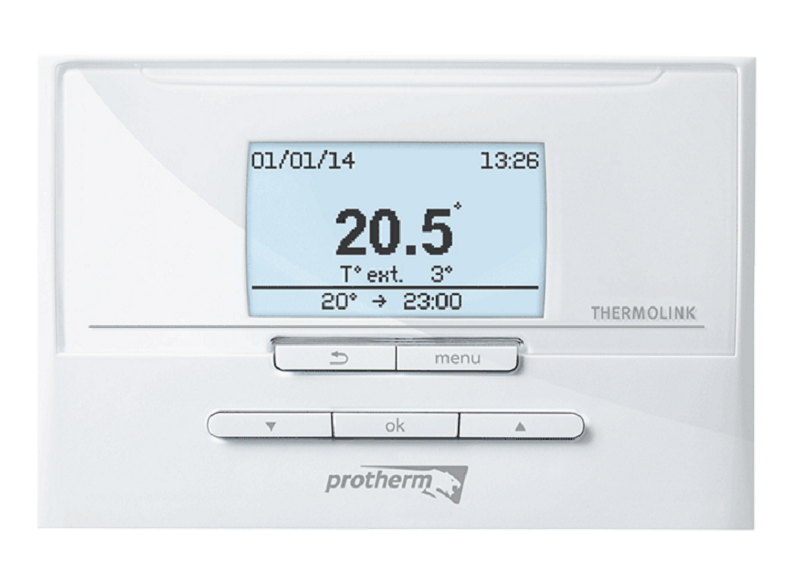

PROTHERM THERMOLINK P - izbový komunikačný regulátor
eBus programovateľný regulátor umožňuje nastaviť jeden týždenný program s možnosťou kombinácie až 7 rôznych časových úsekov s individuálne nastaviteľnou teplotou pre vykurovanie a aj pre ohrev teplej vody. Umožňuje ovládanie vykurovacieho systému v závislosti od izbovej teploty a od nastaveného vykurovacieho programu, prípadne aj v závislosti od vonkajšej teploty (ak je pripojený vonkajší snímač) s možnosťou automatickej optimalizácie vykurovacej krivky. Variantom Thermolinku P je Thermolink RC s rovnakými vlastnosťami a parametrami avšak s bezdrôtovým pripojením ku kotlu.
Je vhodný len pre tieto typy kotlov: Tiger Condens, Panther Condens, Lev, Panther, Gepard, Gepard Condens a elektrokotol Ray.
Výbava a vlastnosti:
Znižujú náklady na vykurovanie
Plynulá regulácia kotla (eBus)
Jednoduché ovládanie regulátora s textovým navádzaním na podsvietenom displeji
Možnosť nastavenia teploty TV s týždenným programom
Možnosť navolenia automatickej ekvitermickej krivky
Optimálny štart vykurovania pre dosiahnutie požadovanej teploty už na začiatku časového intervalu
Riadenie recirkulačného čerpadla týždenným programom
Protimrazová ochrana systému
Zobrazenie aktuálneho času a dňa v týždni a aktuálnej teploty v miestnosti (prípadne vonkajšej teploty)
| Parametre | THERMOLINK P |
| Typ | e-BUS |
| Druh programu (TV a VV) | týždenný |
| Počet teplotných zmien za deň | 7 |
| Rozsah nastavenia teploty v miestnosti | 5 - 30 °C |
| Regulačná charakteristika | plynulá |
| Rozsah nastavenia teploty TV | 38 - 65 °C |
| Nastavenie ekvitermických kriviek | áno |
| Automatická vykurovacia krivka | áno |
| Prázdninová prevádzka | áno |
| Protimrazová ochrana systému | áno |
| Zobrazenie času | áno |
| Ovládanie recirkulačného čerpadla | áno |
| Optimálny štart | áno |
| Optická indikácia vybitých batérií | nie |
| Pripojenie ku kotlu | drôtové |
