Teplovodný kotol VIGAS 26DPA s reguláciou AK 4000

Kombinovaný automatický teplovodný kotol VIGAS 26DPA v sebe spája dva systémy spaľovania paliva v jeden celok. Jedinečná konštrukcia umožňuje v kotle spaľovať kusové drevo aj pelety pričom po dohorení dreva je možné využiť funkciu automatického prechodu na palivo pelety. Vhodný pre vykurovanie rodinných domov alebo menších priemyselných objektov do 350 m2.
Pri spaľovaní kusového dreva využíva spôsob splyňovania, ktorý je efektívnejší a uplatňuje sa u všetkých kotloch VIGAS. K spaľovaniu peliet dochádza klasickým horením na rošte vyrobenom zo žiaruvzdornej ocele, kde sa pelety privádzajú dvomi šnekovými dopravníkmi a turniketovým podávačom.
Kotol nie je vybavený automatickým odpopolňovacím zariadením, ale jeho veľká spaľovacia komora umožňuje odstraňovanie popola každých 7 dní.
Kotol je podľa normy EN303/5:2012 zaradený do triedy 5

Technický popis:

Teplovodný kotol VIGAS 26 DPA je určený pre spaľovanie peliet o priemere 6 mm a dĺžke do 40 mm a suchej drevnej hmoty od pilín po polená v dĺžke do 520 mm a maximálnom priemere 20 cm. Piliny, hobliny, štiepky a odrezky je nutné spaľovať spolu s polenami. Izoláciu kotla tvorí izolačný materiál NOBASIL hrúbky 20 a 40 mm. Spaliny sú odvádzané cez oceľové hrdlo o priemere 196 mm. Zásobník na peletky je vyhotovený z plechu hrúbky 1,5 mm a jeho objem je 340 l. Súčasťou kotla je nová čelná prevodovka, elektrická zapaľovacia špirála, dávkovací turniket, snímač komínovej teploty a ultrazvukový snímač hladiny peliet.

Vnútorný priestor kotla sa skladá z plniacej komory, ktorá slúži ako zásobník dreva a drevného odpadu, kde sa palivo vysúša a splyňuje. Vytvorený drevný plyn potom prechádza cez žiarobetónovú dýzu do spaľovacej komory, kde za pomoci sekundárneho vzduchu horí.

Pri spaľovaní peletiek, dochádza k ich presnému dávkovaniu zo zásobníka priamo do spaľovacej komory kotla, kde sa za pomoci regulovaného množstva vzduchu spaľujú. Spaliny sa intenzívne ochladzujú v dvojradovom rúrovom výmenníku. Nespálený odpad sa vymetá zo spaľovacej komory. Pre zakurovanie je kotol vybavený zakurovacou klapkou ovládanou tiahlom v prednej časti kotla.

UPOZORNENIE
V kotle je možné spaľovať len štandardné drevené pelety o priemere 6mm s min. výhrevnosťou 18 MJ/kg. Spaľovanie peliet vyrobených z iného materiálu napr. slama, seno a podobne, alebo iného rozmeru je zakázané.

Bezpečnosť:

Kotly sú vybavené tepelnou STB poistkou, ktorá zaisťuje odpojenie dúchacieho ventilátora pri prehriatí kotla nad teplotu 100°C a chladiacim bezpečnostným výmenníkom proti prehriatiu kotla podľa STN EN 303/5:2012. K chladiacemu bezpečnostnému výmenníku výrobca odporúča zakúpiť odpúšťací ventil Honeywell TS 131 3/4“.

Proti spätnému vznieteniu peliet v zásobníku je kotol vybavený bezpečnostným komorovým podávačom (turniketom) hnaným reťazovým prevodom. V prípade výpadku el. energie alebo poruchy dávkovacieho zariadenia je vždy zabezpečená vzduchová medzera medzi zásobníkom peliet a spaľovacou komorou čo zabraňuje vznieteniu peliet v zásobníku.

Proti poškodeniu motora prevodovky pri prípadnom zablokovaní šneku alebo turniketu je kotol vybavený bezpečnostným teplomerom, ktorý sníma teplotu motora a pri prehriatí na 80°C zabezpečí vypnutie motora.

Výhody kotla VIGAS 26 DPA :

- automatický prechod z DREVA na PELETY
- riadenie pomocou najmodernejšej regulácie AK4000, ktorá Vám umožní mať všetko prehľadne na grafickom displeji pod kontrolou
- doba horenia PELETY 3 - 7 dní, DREVO 6 - 12 hodín
- vysoká účinnosť kotla 92,83% PELETY, 91,41% DREVO
- integrovaný zásobník na 225 kg peliet
- plynulá automatická regulácia výkonu od 10% do 100% PELETY, od 30% do 100% DREVO
- ultrazvukový snímač hladiny peliet s funkciou upozornenia na zostávajúci čas horenia a funkciou odstavenia kotla pri vyprázdnení zásobníka
- pri zapojení s akumulčnou nádržou prechod z DREVA na PELETY až po vyčerpaní akumulačnej nádrže na zvolenú teplotu
- funkcia automatického zapálenia peliet pomocou zapaľovacej špirály
- maximálna dĺžka prikladaného polena dreva 520 mm
- prikladacia komora dreva o objeme až 160 l
- vyššia hrúbka izolácie pre zvýšenie účinnosti

Základná výbava:

- regulácia AK 4000
- tlačný ventilátor EBM
- teplomer spalín Typ PT1000
- peletový expander
- servo ovládania klapky vzduchu DREVO/PELETY
- žiarobetónová tryska LAC
- peletový horák
- spaľovacia komora
- deflektor
- motor s prevodovkou
- zapaľovacia špirála
- STB poistka
- čistiace príslušenstvo
- vypúšťací ventil 1/2"

Doplnkové príslušenstvo:

- odťahový ventilátor V80
- odpúšťací ventil Honeywell TS131
- kovový popolník pred kotol

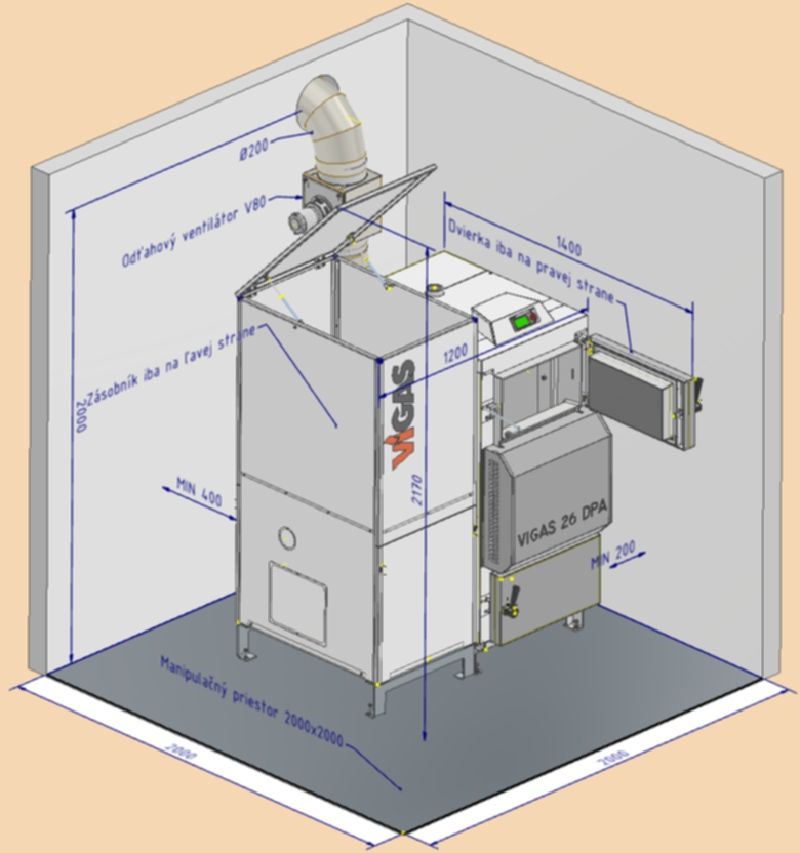

Schéma kotla:

Technické údaje:

Rozmerový náčrtok kotla VIGAS 26DPA

1. Vstupné hrdlo pre odpúšťací ventil TS 131 G¾
2. Otvor pre ponorné púzdro odpúšťacieho ventilu TS 131 G½“
3. Výstupné hrdlo chladiacej vody G¾“
4. Výstupné hrdlo teplej vody G2"
5. Vstupné hrdlo vratnej vody G2"
6. Hrdlo pre napúšťací ventil G½“

Výkres 26DPA - zostava

Výkres 26DPA - kotol

Výkres 26DPA - zásobník

Emisné limity podľa EN 303-5:2012 č. 4.4.7

Spaľovanie musí byť nízkoemisné. Limitné hodnoty emisií pre spotrebiče s výkonom do 50 kW s automatickou dodávkou paliva pri 10% O2 [mg/m³]
